金属撕碎机设备刀爪结构是怎么样的,有什么优势?

时间:2022-06-24 13:55:09 作者:皓星机械 点击:133
金属撕碎机撕碎结构采用带撕碎刃+刀辊形式,这种类型的撕碎到具体结构主要用于各种报废汽车、油漆桶油桶、彩钢瓦、废铝型材等物料的撕碎,撕碎之后的物料体积小、可以直接进行利用,也可以通过金属破碎机进行下一步细碎处理。

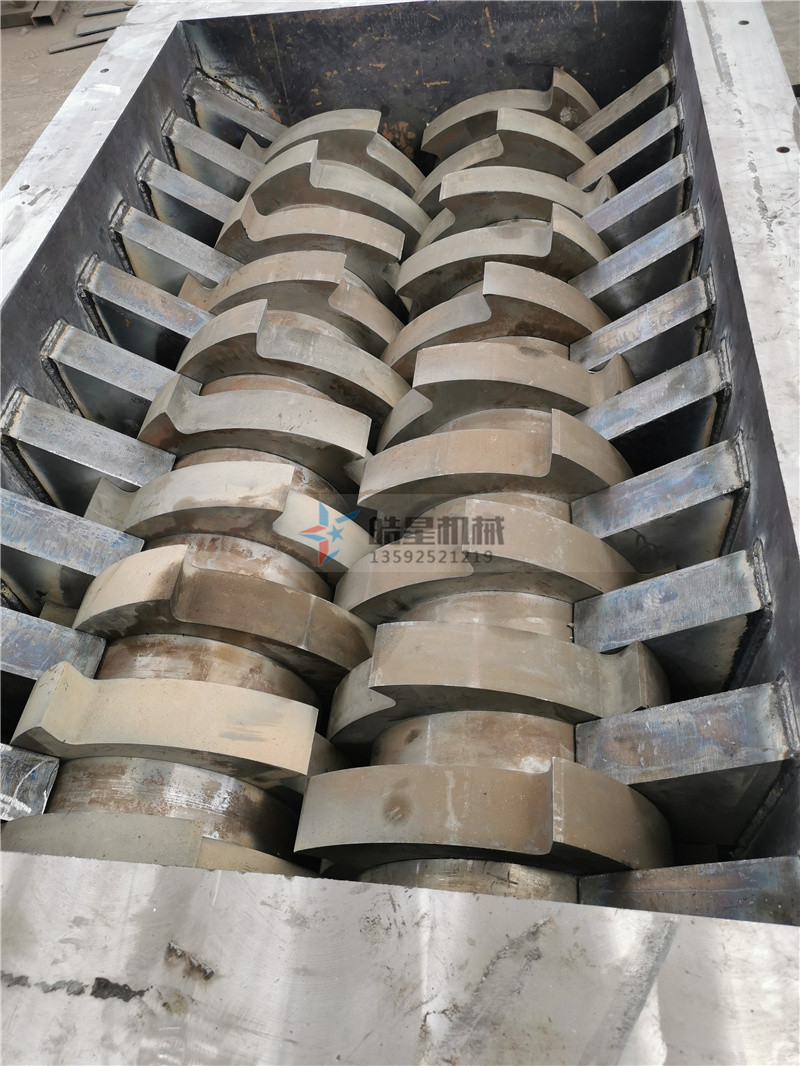

金属撕碎机撕碎箱体
金属撕碎机是一种带撕碎刃的金属材料专用破碎机的主轴辊,尤其是属废钢处理设备技术领域。金属撕碎机由四组撕碎刀片组、承载箱体、箱体支架、进料系统、动力系统,电器控制系统组成。若干个刀爪沿着刀体的中心轴线L环形阵列,箱体上承载有四组刀片,第一刀辊的刀爪和第二刀辊的刀爪相间配合设置。大件物料通过进料系统进入撕碎箱体内部,物料经过刀片撕扯、挤压、剪切等综合作用力的作用破碎下,被撕碎成小块的物料,当物料的尺寸小于筛网孔时物料在重力和挤压力的作用下从箱体下部排出,该设备主要用于撕碎大件中空类废铝,如废铝化工桶、IBC吨桶、家电外壳等废旧物料,动刀的刀爪呈扇形结构,刀爪的外边缘呈弧线结构,刀爪的外边缘两端分别连接刀刃。
金属撕碎机作业现场
双轴撕碎机的刀辊结构,包括第一刀辊和与第一刀辊配合的第二刀辊,第一刀辊和第二刀辊为结构相同的刀辊,该刀辊包括主轴和套设于主轴上的若干个动刀;动刀包括刀体和设于刀体边缘的若千个刀爪,刀爪两个侧面均形成刀刃。刀刃和刀爪的外边缘之间的夹角X为60°~80°,刀体设有以中心轴线L为中心轴的刀体内孔,刀体内孔为多边形结构主轴的形状和刀体内孔的形状配合,刀体内孔与主轴过盈配合。刀体内孔为六棱型孔,主轴为六棱型轴。刀体上设有环形的导料槽,导料槽和刀体内孔同轴配合;第一.刀辊的刀爪的外边缘和第二刀辊的导料槽的内侧圆相切,所有动刀的刀刃在主轴上呈阿基米德螺线排布。
金属撕碎机撕碎物料效果
金属撕碎机采用一个刀爪设有双面刀刃的结构,破碎效率高,刀辊使用寿命较长,生产效率高。动刀与主轴采用过盈配合、多边形固定的结构,防止在传动过程中动刀所受的剪切力全部作用在刀座与隔套的焊缝上,导致焊缝爆裂则设备不能使用;动刀与主轴采用过盈配合,使得动刀与主轴成为一个整体,减少焊缝出现裂纹的可能性。第一刀辊的刀爪的外边缘和第二刀辊的导料槽的内侧圆相切,既能保证不卡料,又能保证切削效率。刀刃和刀爪的外边缘之间的夹角X为60°~ 80° ,第一刀辊1和第二刀辊上所有动刀的刀刃在主轴上呈阿基米德螺线排布,刀刃与物料为点接触,破碎过程中冲击力小,破碎效率高。导料槽的宽度L为l0mm一20mm,导料槽的深度D为1mm一3mm,采用此尺寸保证物料倒料顺畅而又不影响刀具的强度。
