金属撕碎机亦称双轴撕碎机，这种撕碎机的两个工作辊子的上并排安装了众多刀盘，通过刀盘与刀盘仅仅咬合，从而大大提高了撕碎能力,增大了撕碎比。金属撕碎机主要用于原料的粗碎阶段,将粒度大于80毫米的各种原辑撕碎成50毫米以下。因较大的原料进料尺寸,所以主要用于各种废旧无聊的粗碎阶段。

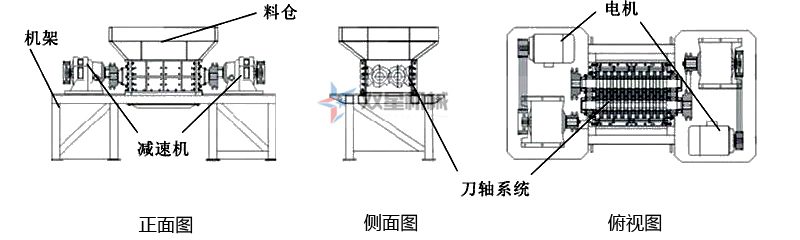

1.金属撕碎机主要由六部分组成:撕碎机底座部分、齿辊部分.传动轴部分.轴承部分.机架部分和罩壳部分等。底座由槽钢、角钢和钢板焊接而成，由六个地脚螺栓固定在基础上,为了减振，在底座的下面垫上200x300毫米的木块。
2.齿形辊子部分是撕碎机的核心工作部分,其包括固定刀具部分和移动刀具部分.这部分主要由主轴、八角形辊轮壳、齿形牙板、齿轮和异形齿轮等零件组成。八角形辊轮壳用键连接装入轴上,齿形牙板用方头螺钉固定在八角形辊轮壳上,固定辊轴的一端装有大齿轮与传动轴上的小齿轮相啮合,而另一端装有异形齿轮与移动辊轴端部的异形齿轮相啮合.为了使移动辊在正常移动后撕碎机仍能正常转动工作,相啮合的一对异形齿轮是长齿形的。齿形牙板是担负撕碎工作的主要零件,表面齿形牙用以抓取并撕碎原料，大的料块也能被啮入撕碎。
3.齿形刀具是由合金刀具制作而成，硬度极好。传动轴部分是由轴和在轴上的小齿轮及链轮、安全销装置等所组成。带椭圆法兰的套简用键与轴连接,大皮带轮以较小的间隙套装在带椭圆法兰的套简上,套简的法兰与大皮带轮之间用安全销子连接。当撕碎机在运转中超负荷时,安全销即被切断,此时大皮带轮在套简上可以自由转动,不能带动传动轴,从而保护电动机和设备不因超负荷而被损坏轴承部分包括六个轴承，均为剖分轴承，轴瓦都浇挂轴承合金,采用干油润滑。在上下瓦的接合处安放调整垫片,以便在轴瓦磨损时可以调节轴瓦的间隙。
以上就是关于金属撕碎机设备核心撕碎结构的说明，感兴趣的朋友可以了解一下，当然也可以随时来电咨询皓星机械。
